鼻腔の気流シミュレーションサービスを提供しています。
フォーム（「シミュレーションを依頼」をクリック）に記入し、DICOM形式のCTスキャンを共有していただくだけです。フォルダは.zipまたは.rarファイルに圧縮してください。このページのチュートリアル動画をご覧いただけます。
その後、シミュレーションを実行し、以下の画像とデータを含むレポートを作成します：
Pa
壁面せん断応力の断面・3D表示
気流が壁面に及ぼす圧力。壁面付近の速度勾配が大きいほどWSSは高くなり、気流感覚に関与するのがこのWSSです。
m/s
速度の断面・3D表示
速度によって色分けされた線で気流を示し、鼻腔内の複数のレベルで取得した断面図も表示します。
°C
温度の断面・3D表示
吸い込んだ空気が鼻腔に沿ってどのように温められるかを、3Dおよび断面図上にマッピングします。
Pa
鼻腔抵抗
鼻孔と後鼻孔の間の圧力損失。これは、鼻が気流に対して示す抵抗です。
%
左右両側の気流の不均衡
気流が右側と左側にどのように分かれるかを、割合で示します。
mm²
平均断面積
鼻腔内部の「空洞」の平均面積。
mm
粘膜周長の平均
5つの断面で算出した粘膜周長の平均値です。粘膜の量を表します。
m/s
平均速度
鼻腔内を通過する空気の平均速度です。
°C
鼻孔から40 mm地点での平均気温
吸入した空気が、鼻孔から40 mm進んだ時点ですでにどの程度温められているかを示します。
Pa
平均壁面せん断応力
3つの断面で算出した壁面せん断応力の平均値です。空気と粘膜の間にどの程度の摩擦があるかを示します。
mm²
咽頭サイズ
最も狭い部分における咽頭の断面積です。値が低すぎる場合、閉塞性睡眠時無呼吸症候群のリスクを示します。
もう1つだけ…。サービス料金は120€です。この料金は、シミュレーションの実行、データの抽出、レポートの作成に必要な時間に基づいて決まります。所要時間は約6時間です。
表示例
流線
WSS 3Dビュー
速度断面ビュー

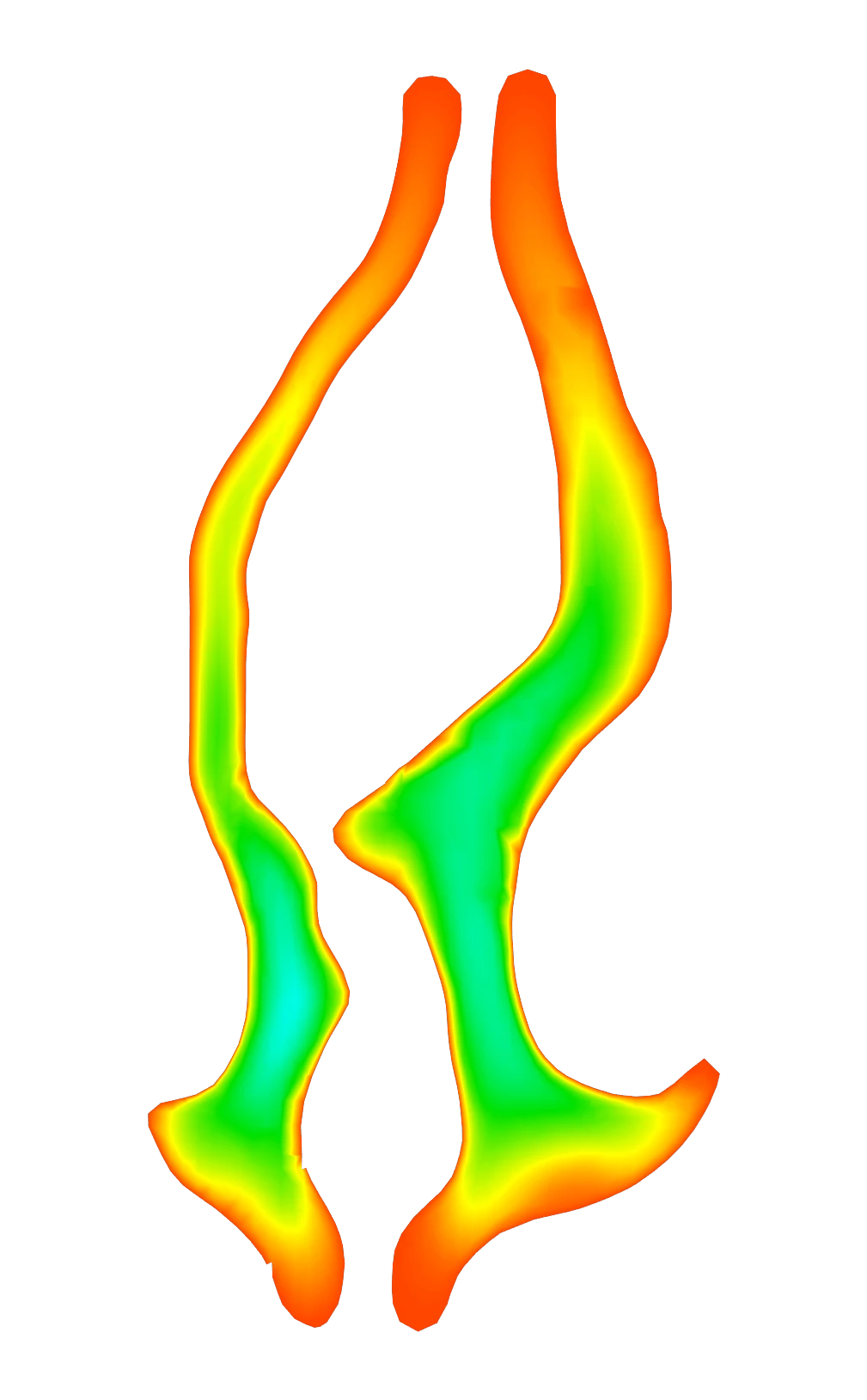

温度断面ビュー
レポート冒頭の例
バーチャル手術
仕組み
流体シミュレーションサービスに加えて、インプラントなどを再現するために、鼻腔のバーチャル手術を行うこともできます。シミュレーションを依頼するには、上の「Request a Simulation」ボタンをクリックしてください。
料金は120€です。
手順は以下のとおりです：
初回の流体シミュレーション
比較の基準値を設定するため、スキャンデータに基づいて初回の流体シミュレーションを実行します。
バーチャル手術
バーチャルインプラントの位置やサイズ、または鼻腔のその他の構造変更についてご相談します。その後、それに応じて3Dモデルを調整します。
2回目の流体シミュレーション
最後に、新たな流体シミュレーションを実行し、初回の結果と比較します。鼻腔の変更前後の結果を含む、詳細なレポートをお渡しします。
